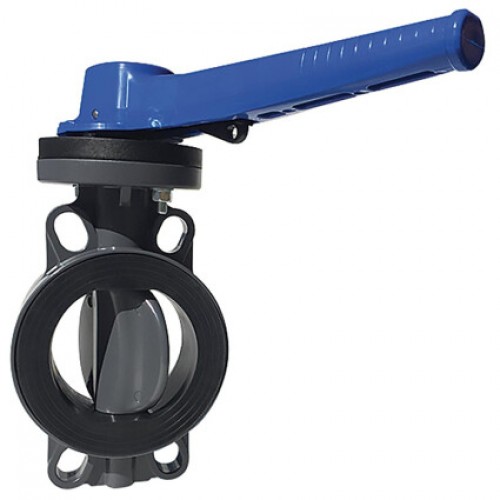

Дисковый затвор ProFlow "Serie H" EFFAST d160мм (FDRPFH1600)

🔍

13348 грн

Артикул: 19151

Описание

  1. Рабочее давление 10 бар
  2. Европейский стандарт качества
  3. Долговечность
    (не менее 50 лет)
  4. Подходит для питьевой воды
  5. Возможность монтажа внутри помещений и на улице
  6. Фланцевое соединение
  7. Устойчивость к коррозии и воздействию агрессивных химических веществ

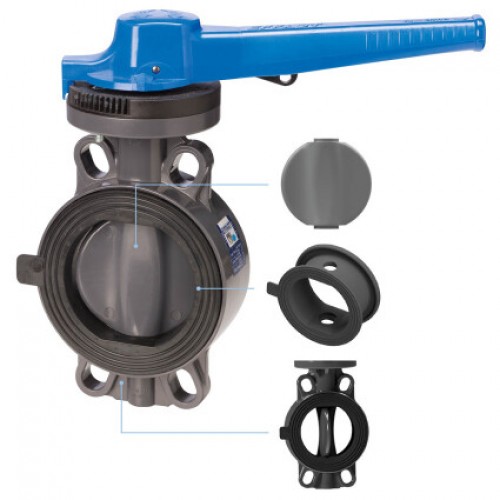

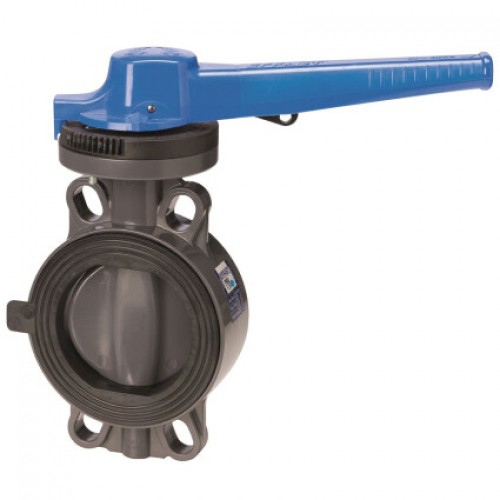

Поворотный Дисковый затвор ProFlow

Дисковый поворотный затвор из непластифицированного ПВХ. Рассчитан на фланцевое соединение, которое скрепляется при помощи болтов или шпилек. Изделия из PVC-U оптимальны для систем водоснабжения, водоотведения и других гидротехнических конструкций.

Дисковый затвор FDRPFH используется для регулирования потока рабочей среды в различных системах водоснабжения.

В наличии изделия из ПВХ диаметром от 65 до 225 мм, что позволяет реализовать любые задачи в рамках создания водопровода.

Общее описание PVC-U

Непластифицированный поливинилхлорид (PVC-U) – представляет собой соединение высокого качества с MRS (минимальная требуемая прочность) не менее 25 Н/кв. мм. Изделия из ПВХ идеальны для транспортировки жидкостей в температурном диапазоне от 1 до 60 ˚С. Фитинги ПВХ с клеевым соединением выдерживают давление до 16 атмосфер. При увеличении температуры рабочей жидкости предельное давление снижается. Фитинги ПВХ могут использоваться для объектов водоснабжения, водоподготовки, канализации. При этом не рекомендуется их применение для систем сжатого воздуха, подачи газов, а также транспортировки любых составов температурой более 65 ˚С.

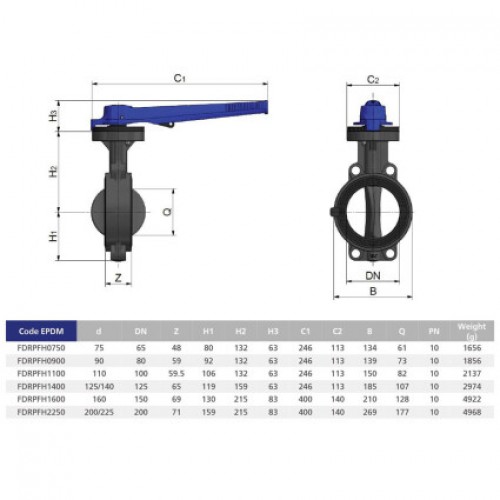

Габариты и давление

КОД D, мм DN, мм Z, мм H1, мм H2, мм H3, мм B, мм Q, мм Давление
max. бар
FDRPFH0750 75 65 48 80 132 63 134 61 10
FDRPFH0900 90 80 59 92 132 63 139 73 10
FDRPFH1100 110 100 59.5 106 132 63 150 82 10
FDRPFH1140 125, 140 125 65 119 159 63 185 107 10
FDRPFH1160 160 150 69 130 215 83 210 128 10
FDRPFH2250 200, 225 200 71 159 215 83 269 177 10

Технические характеристики

Показатель Значение
Удельная масса, г/м³ 1.41
Предел прочности, МН/м² 53
Относительное удлинение при разрыве, % > 30
Ударная вязкость при 23˚C с надрезом, кДж/м² 0.08
Модуль упругости (Юнга), МПа 3060
Коэффициент линейного расширения, мм/м˚C 0.08
Максимальная рабочая температура, ˚С 60
Минимальная рабочая температура, ˚С 0
Температура размягчения по Вика, ˚C (VST/B 50) 77
Впитывание воды, мг/см³ < 4
Поверхностное сопротивление прибл., Ω 1013
Теплопроводность, Вт/м˚C 0,147
Воспламеняемость V-0 UL94
Цвет 7011 Темно-серый

Монтаж

Водопровод собирается без тяжелого инструмента, сварки и дополнительного оборудования. Крепление осуществляется при помощи специального ПВХ клея, гарантирующего 100% герметизацию и неразрывность соединения. Для полной сборки трубной системы используются соединительные муфты, уголки, тройники и краны.

Пример монтажа и рекомендации

    Сертификация

  1. Certi cate no 1111094 (PVC)
    Certi cate no 1111095 (ABS)
  2. Produkt gemäß das Arbeitsblatt DVGW W720 und die Richtlinien UBA (KTW) getestet
  3. UNI EN ISO 1452-3:2010 No iscrizione 295
  4. NF 055; NF EN 1452;
    NF T 54-029
  5. Type Approval N° 37396 A0 in progress / in approvazione
  6. GOST
    C - IT. 04.B.00412
  7. ACS (Attestation de Conformitè Sanitaire)
  8. BS EN 1452-3:2000 (PVC)
    BS 5392-1:2006
  9. BS 5392-1:2006
  10. BRL-K 17301

    Сфера применения

  1. Питьевое водоснабжение
  2. Бассейны и SPA
  3. Фонтаны и сливные системы
  4. Сельское хозяйство и системы орошения
  5. Промышленность и системы напорных трубопроводов

О компании Polipipe Italia

Концерн Polypipe Italia расположен на северо-западе Италии (район Генуи) и является одним из лидеров по производству фитингов и клапанов из PVC, ABS, PPH.

Вся продукция проходит тестирование на предмет выявления дефектов и соответствие заявленным эксплуатационным требованиям. Каждый клапан EFFAST (промышленного назначения) тестируется в вакууме перед началом отгрузки заказчику. В кранах EFFAST используются уплотнительные кольца из химически стойкого EPDM или FPM, что позволяет исключить любые протечки.

Продукты EFFAST от Polypipe Italia сертифицированы в соответствии с мировыми стандартами качества (Kiwa, NF, IIP, DVGW, WRAS, GOST), и отвечают требованиям ISO 9001 и ISO 14000.
