Фильтр Hayward ProTop S166TXE (6 м3/ч, D400)

🔍

20008 грн

  • Хомут с вращением на 360 градусов
  • Минимальная необходимость обслуживания и ухода
  • Широкое дренажное отверстие для быстрого опорожнения бочки
  • Комплектуется фирменным 6-режимным клапаном
Артикул: 19227
 Категории: , ,

Описание

  1. Высокая степень очистки
    до 40-50 мкм
  2. Возможность установки
    на открытом воздухе
  3. Легкий монтаж
    и обслуживание
  4. Гарантия 2 года
  5. Сделано во Франции

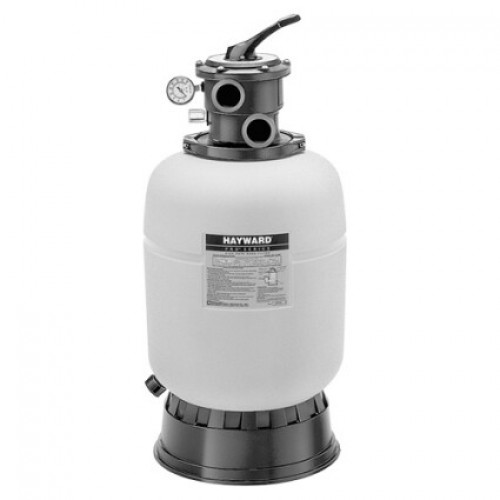

Фильтр Hayward ProTop S166TXE
Песочный фильтр Hayward ProTop S166TXE предназначен для механической очистки хлорированной, морской и соленой воды в частных бассейнах объемом до 24 м³.

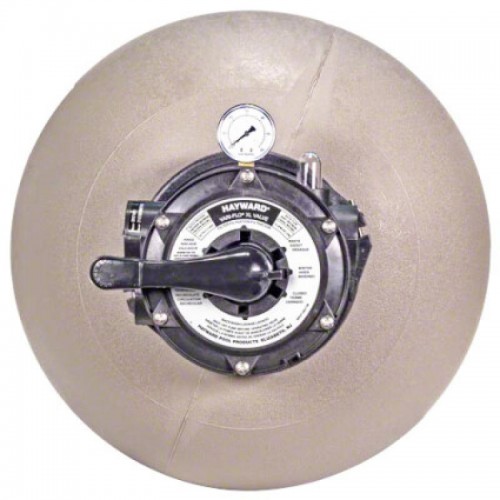

Фильтр оборудован шестиходовым клапаном с верхним типом подключения. Клапан оснащен индикатором мутности воды и манометром для контроля давления. В качестве фильтрующего элемента используется кварцевый или стеклянный песок фракцией от 0.5 до 0.8 мм.

Благодаря устойчивости фильтра к коррозии, влаге и ультрафиолету, вы можете установить фильтр на открытом воздухе. Детали внутри фильтрующей емкости изготовлены из прочного АБС пластика, а корпус фильтра – из литого под давлением полиэтилена, сваренного по технологии термоплавления.

  1. 6 м³/ч
    Производительность
  2. 400 мм
    Диаметр фильтра
  3. до 24 000 л
    Рекомендованный
    объем бассейна
  4. 6-ходовой клапан
    Верхний, в комплекте

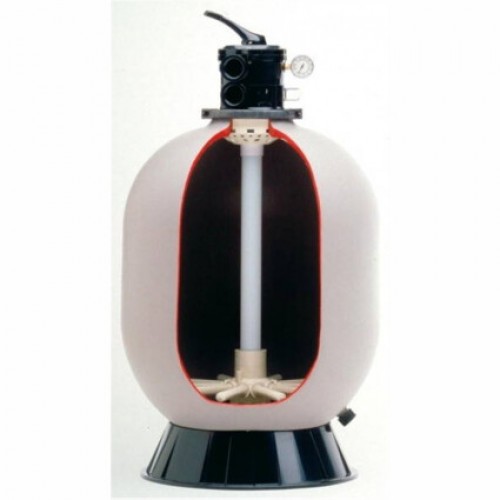

Конструктивные особенности
фильтров Hayward серии ProTop
  1. Материал корпуса
    полиэтилен
  2. Усиленная конструкция
    корпус литой под давлением, сваренный термоплавлением
  3. Литая платформа,
    устойчивая к коррозии

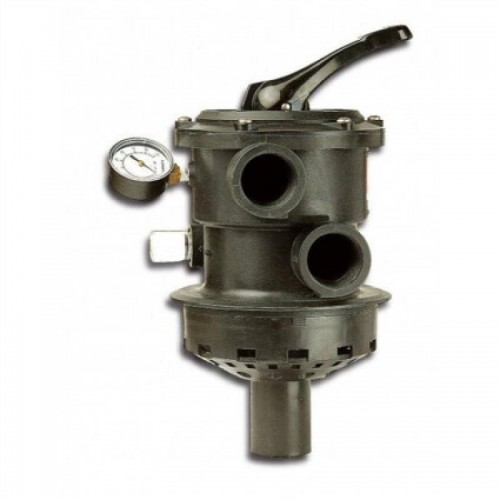

  1. 6-ходовой клапан
    с манометром и индикатором мутности воды
  2. Замена песка
    через верхний клапан

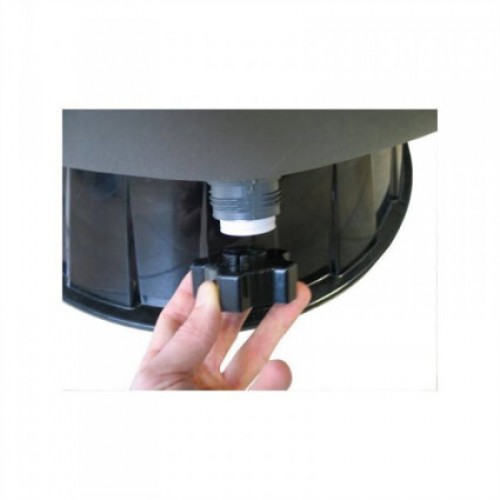

  3. Легкость открытия дренажного клапана
  1. Материал корпуса
    полиэтилен
  2. Усиленная конструкция
    корпус литой под давлением, сваренный термоплавлением
  3. Литая платформа,
    устойчивая к коррозии
  4. 6-ходовой клапан
    с манометром и индикатором мутности воды
  5. Замена песка
    через верхний клапан
  6. Легкость открытия дренажного клапана
Функциональные особенности
фильтров Hayward серии ProTop
  1. 1 ФИЛЬТР (FILTER) - фильтрация воды.
  2. 2 ОБРАТНАЯ ПРОМЫВКА (BACKWASH) - режим очистки фильтра. Запуск необходим, когда давление на манометре превышает начальное давление на 0.7 бар.
  3. 3 ПРОМЫВКА (RINSE) - режим слива в канализацию загрязненной воды после обратной промывки фильтра.
  4. 4 СЛИВ (WASTE) - прямой слив воды из бассейна в канализацию без фильтрации. Используется для понижения уровня воды в бассейне.
  5. 5 РЕЦИРКУЛЯЦИЯ (RECIRCULATE) - вода циркулирует, минуя фильтр, для быстрого распределения химических продуктов, или когда применяют шоковое хлорирование.
  6. 6 ЗАКРЫТО (CLOSED) - прекращение циркуляции воды между фильтром и насосом.
Технические характеристики
фильтров Hayward серии ProTop
Модель S166TXE S210TXE S244TXE S0310TXE S0360TXE
Производительность, м³/ч 6 10 14 22 30
Максимальное рабочее давление, бар 3.5 3.5 3.5 3.5 3.5
Площадь фильтрации, м² 0.12 0.2 0.28 0.45 0.64
Фракция песка, мм 0.5 - 0.8 0.5 - 0.8 0.5 - 0.8 0.5 - 0.8 0.5 - 0.8
Рекомендуемая масса песка для загрузки, кг 50 100 150 250 350
Шестиходовой клапан и манометр Да Да Да Да Да
Рабочая температура воды, °С 40 40 40 40 40
Материал корпуса полиэтилен полиэтилен полиэтилен полиэтилен полиэтилен
Модель S166TXE
Производительность, м³/ч 6
Максимальное рабочее давление, бар 3.5
Площадь фильтрации, м² 0.12
Фракция песка, мм 0.5 - 0.8
Рекомендуемая масса песка для загрузки, кг 50
Шестиходовой клапан и манометр Да
Рабочая температура воды, °С 40
Материал корпуса полиэтилен
Модель S210TXE
Производительность, м³/ч 10
Максимальное давление, бар 3.5
Площадь фильтрации, м² 0.2
Фракция песка, мм 0.5 - 0.8
Рекомендуемая масса песка для загрузки, кг 100
Шестиходовой клапан и манометр Да
Рабочая температура воды, °С 40
Материал корпуса полиэтилен
Модель S244TXE
Производительность, м³/ч 14
Максимальное давление, бар 3.5
Площадь фильтрации, м² 0.28
Фракция песка, мм 0.5 - 0.8
Рекомендуемая масса песка для загрузки, кг 150
Шестиходовой клапан и манометр Да
Рабочая температура воды, °С 40
Материал корпуса полиэтилен
Модель S0310TXE
Производительность, м³/ч 22
Максимальное давление, бар 3.5
Площадь фильтрации, м² 0.45
Фракция песка, мм 0.5 - 0.8
Рекомендуемая масса песка для загрузки, кг 250
Шестиходовой клапан и манометр Да
Рабочая температура воды, °С 40
Материал корпуса полиэтилен
Модель S0360TXE
Производительность, м³/ч 30
Максимальное давление, бар 3.5
Площадь фильтрации, м² 0.64
Фракция песка, мм 0.5 - 0.8
Рекомендуемая масса песка для загрузки, кг 350
Шестиходовой клапан и манометр Да
Рабочая температура воды, °С 40
Материал корпуса полиэтилен
Свернуть таблицу Развернуть таблицу
Основные размеры фильтров Hayward серии ProTop
Модель, мм S166TXE S210TXE S244TXE S0310TXE S0360TXE
A 401 511 612 762 895
B 391 500 594 725 880
C 371 521 521 585 585
D 858 989 1097 1240 1374
E 598 729 837 934 1068
Модель, мм S166TXE
A 401
B 391
C 371
D 858
Е 598
Модель, мм S210TXE
A 511
B 500
C 521
D 989
Е 729
Модель, мм S244TXE
A 612
B 594
C 521
D 1097
Е 837
Модель, мм S0310TXE
A 762
B 725
C 585
D 1240
Е 934
Модель, мм S0360TXE
A 895
B 880
C 585
D 1374
Е 1068
Свернуть таблицу Развернуть таблицу

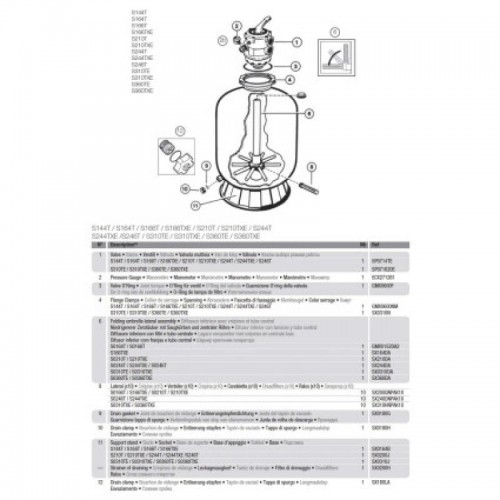

Разборная схема
фильтра Hayward ProTop S166TXE
№ Название детали Количество, Кол. шт. Код детали
1 Клапан выбора режима работы 1 SP0714TE
2 Манометр 1 ECX271261
3 Уплотнительное кольцо 1 GMX0600F
4 Хомут 1 GMX0600NM
6 Шарнир крепления сепаратора 1 SX164DA
8 Сепаратор (x10) 10 SX200QNPAK10
9 Прокладка 1 SX0180G
10 Сливная пробка 1 SX0180H
11 Подставка 1 SX0164B
12 Сетка сливного отверстия 1 SX0200H
Сливная пробка 1 SX180LA
Схема установки фильтров Hayward серии ProTop
  1. 1 Бассейн
  2. 2 Насос Hayward K-FLO
  3. 3 Фильтр Hayward серии ProTop
  4. 4 Дренаж в канализацию
  5. 5 Система обеззараживания Sugar Valley Aquascenic
  6. 6 Средство для коррекции pH
  7. 7 Дозирующий насос реагента рН
