Фланец свободный ПВХ Effast RDRFLD1100, d110 мм

🔍

610 грн

Артикул: 18899

Описание

  1. Устойчивость к давлению до 16 бар
  2. Европейский стандарт качества
  3. Долговечность
    (не менее 50 лет)
  4. Подходит для питьевой воды
  5. Возможность монтажа внутри помещений и на улице
  6. Устойчивость к коррозии и воздействию агрессивных химических веществ

Свободный фланец ПВХ Effast

Свободный фланец из непластифицированного ПВХ крепится при помощи болтов или специальных шпилек. Используется для создания фланцевых соединений при переходе на металлическую трубу и для подключения к запорно-регулирующей арматуре.

Изделия из PVC-U оптимальны для систем водоснабжения, водоотведения и других гидротехнических конструкций.

Доступны для заказа изделия из ПВХ диаметром от 20 до 400 мм, что позволяет реализовать любые задачи в рамках создания водопровода.

Общее описание PVC-U

Непластифицированный поливинилхлорид (PVC-U) – представляет собой соединение высокого качества с MRS (минимальная требуемая прочность) не менее 25 Н/кв. мм. Изделия из ПВХ подходят для транспортировки жидкостей с максимальной температурой до 60 °C. При увеличении температуры рабочей жидкости предельное давление снижается. Фитинги ПВХ могут использоваться для объектов водоснабжения, водоподготовки, канализации. При этом не рекомендуется их применение для систем сжатого воздуха, подачи газов, а также транспортировки любых составов температурой более 65 ˚С.

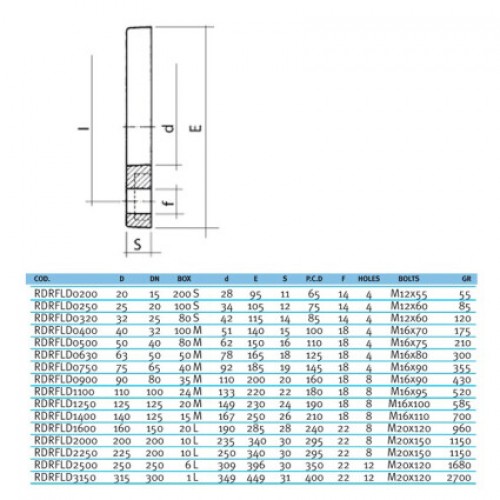

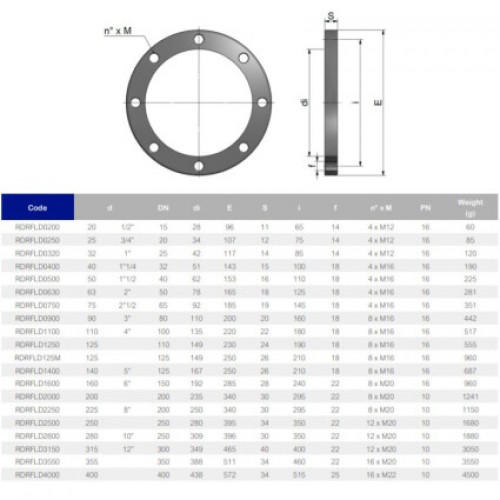

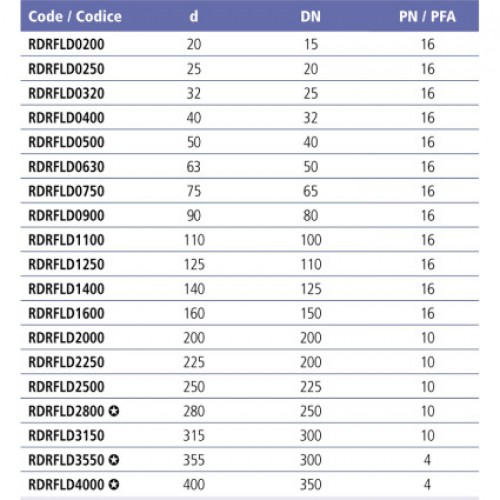

Габариты и давление

КОД D, мм D1, мм E, мм S, мм I, мм F, мм Болты Давление
max. бар
RDRFLD0200 20 28 96 11 65 14 4 x M12 16
RDRFLD0250 25 34 107 12 75 14 4 x M12 16
RDRFLD0320 32 42 117 14 85 14 4 x M12 16
RDRFLD0400 40 51 143 15 100 18 4 x M16 16
RDRFLD0500 50 62 153 16 110 18 4 x M16 16
RDRFLD0630 63 78 165 18 125 18 4 x M16 16
RDRFLD0750 75 92 185 19 145 18 4 x M16 16
RDRFLD0900 90 110 200 20 160 18 8 x M16 16
RDRFLD1100 110 135 220 22 180 18 8 x M16 16
RDRFLD1250 125 149 230 24 190 18 8 x M16 16

Технические характеристики

Показатель Значение
Удельная масса, г/м³ 1.41
Предел прочности, МН/м² 53
Относительное удлинение при разрыве, % > 30
Ударная вязкость при 23˚C с надрезом, кДж/м² 0.08
Модуль упругости (Юнга), МПа 3060
Коэффициент линейного расширения, мм/м˚C 0.08
Максимальная рабочая температура, ˚С 60
Минимальная рабочая температура, ˚С 0
Температура размягчения по Вика, ˚C (VST/B 50) 77
Впитывание воды, мг/см³ < 4
Поверхностное сопротивление прибл., Ω 1013
Теплопроводность, Вт/м˚C 0,147
Воспламеняемость V-0 UL94
Цвет 7011 Темно-серый
Развернуть таблицу

Монтаж

Водопровод собирается без тяжелого инструмента, сварки и дополнительного оборудования. Крепление осуществляется при помощи специального ПВХ клея, гарантирующего 100% герметизацию и неразрывность соединения. Для полной сборки трубной системы используются соединительные муфты, уголки, тройники и краны.

Пример монтажа и рекомендации

    Сертификация

  1. Certi cate no 1111094 (PVC)
    Certi cate no 1111095 (ABS)
  2. Produkt gemäß das Arbeitsblatt DVGW W720 und die Richtlinien UBA (KTW) getestet
  3. UNI EN ISO 1452-3:2010 No iscrizione 295
  4. NF 055; NF EN 1452;
    NF T 54-029
  5. Type Approval N° 37396 A0 in progress / in approvazione
  6. GOST
    C - IT. 04.B.00412
  7. ACS (Attestation de Conformitè Sanitaire)
  8. BS EN 1452-3:2000 (PVC)
    BS 5392-1:2006
  9. BS 5392-1:2006
  10. BRL-K 17301

    Сфера применения

  1. Питьевое водоснабжение
  2. Бассейны и SPA
  3. Фонтаны и сливные системы
  4. Сельское хозяйство и системы орошения
  5. Промышленность и системы напорных трубопроводов

О компании Polipipe Italia

Концерн Polypipe Italia расположен на северо-западе Италии (район Генуи) и является одним из лидеров по производству фитингов и клапанов из PVC, ABS, PPH.

Вся продукция проходит тестирование на предмет выявления дефектов и соответствие заявленным эксплуатационным требованиям. Каждый клапан EFFAST (промышленного назначения) тестируется в вакууме перед началом отгрузки заказчику. В кранах EFFAST используются уплотнительные кольца из химически стойкого EPDM или FPM, что позволяет исключить любые протечки.

Продукты EFFAST от Polypipe Italia сертифицированы в соответствии с мировыми стандартами качества (Kiwa, NF, IIP, DVGW, WRAS, GOST), и отвечают требованиям ISO 9001 и ISO 14000.
